西门子CPU1517-3 PN/DP处理器

SIMATIC S7-1500

新型的SIMATICS7-1500控制器除了包含多种创新技术之外，还设定了新标准，zui大程度提高生产效率。无论是小型设备还是对速度和准确性要求较高的复杂设备装置，都一一适用。SIMATICS7-1500无缝集成到TIA博途中，极大提高了工程组态的效率。

性能

没有zui快，只有更快！SIMATIC S7-1500卓越的系统性能极大缩短了系统响应时间，进而优化了控制质量并提高了系统性能。

处理速度

SIMATIC S7-1500 的信号处理速度更为快速，极大缩短系统响应时间，进而提高了生产效率。

高速背板总线

新型的背板总线技术采用高波特率和高效传输协议，以实现信号的快速处理。

通信

SIMATIC S7-1500带有多达3个PROFINET接口。其中，两个端口具有相同的IP地址，适用于现场级通信；第三个端口具有独立的IP地址，可集成到公司网络中。通过 PROFINET IRT，可定义响应时间并确保高度精准的设备性能。

集成 Web Server

无需亲临现场，即可通过Internet浏览器随时查看CPU状态。过程变量以图形化方式进行显示，同时用户还可以自定义网页，这些都极大地简化了信息的采集操作。

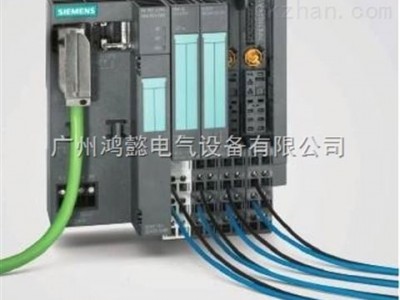

结构组成

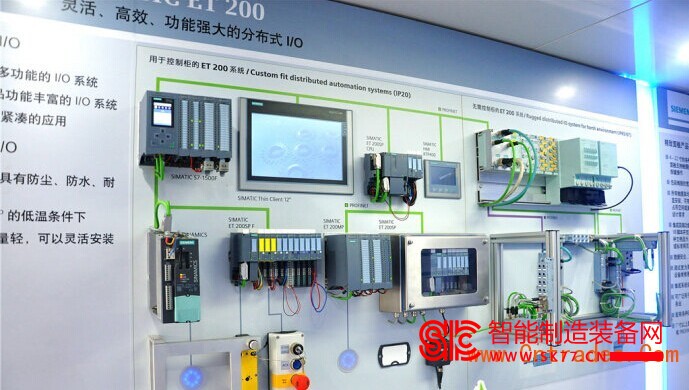

西门子被誉为国际四大机床展之一的第十三届中国国际机床展览会（CIMT）将于2013年4月22～27日，在北京中国国际展览中心（新馆）举行。包括世界机床制造业百强企业在内的28个国家和地区的1500余家知名机床工具制造厂商将齐聚北京。西门子（中国）有限公司工业业务领域驱动技术集团运动控制部将携其智能创新的数控系统亮相现场（E2馆302展位）。

西门子（中国）有限公司工业业务领域驱动技术集团副总裁运动控制部总裴安咨说：“技术创新是西门子立足行业先锋、引领行业技术发展的核心竞争力。西门子作为数控加工的行业专家，自从西门子数控系统诞生50多年以来，从未停止过技术创新的步伐。

西门子CPU1517-3 PN/DP处理器

更多西门子S7-1500产品销售订货型号：

S7-1500安装导轨
6ES7590-1AB60-0AA0
6ES7590-1AE80-0AA0
6ES7590-1AF30-0AA0
6ES7590-1AJ30-0AA0
6ES7590-1BC00-0AA0

S7-1500PLC电源模块
6EP1332-4BA00
6EP1333-4BA00
6ES7505-0KA00-0AB0
6ES7505-0RA00-0AB0
6ES7507-0RA00-0AB0

西门子S7-1500PLC CPU主机模块
6ES7 516-3AN00-0AB0 西门子PLC S7-1500 CPU 1516-3 PN/DP：1 MB 程序，5 MB 数据；10 ns ；集成 2PN 接口，1 以太网接口，1DP 接口
6ES7 513-1AL00-0AB0 西门子PLC S7-1500 CPU 1513-1 PN：300 KB 程序，1.5 MB 数据；40 ns；集成 2PN 接口，
6ES7 511-1AK00-0AB0 西门子PLC S7-1500 CPU 1511-1 PN：150 KB 程序，1 MB 数据；60 ns；集成 2PN 接口，

西门子PLC S7-1500 电源模块
6ES7 507-0RA00-0AB0 西门子PLC S7-1500 PS：60 W，额定输入电压 AC/DC 120/230 V
6ES7 505-0RA00-0AB0 西门子PLC S7-1500 PS：60 W， 额定输入电压 DC 24/48/60 V
6ES7 505-0KA00-0AB0 西门子PLC S7-1500 PS：25 W，额定输入电压 DC 24 V 00

西门子SM532模拟输出模块
6ES7 532-5HF00-0AB0 西门子PLC S7-1500 AQ 8：模拟输出模块，8AQ，U/I ，高速
6ES7 532-5HD00-0AB0 西门子PLC S7-1500 AQ 4：模拟输出模块，4AQ，U/I

西门子SM531模拟量输入模块
6ES7 531-7NF10-0AB0 西门子PLC S7-1500 AI 8：模拟输入模块，8AI，U/I，高速
6ES7 531-7KF00-0AB0 西门子PLC S7-1500 AI 8：模拟输入模块，8AI，U/I/RTD/TC

西门子SM522数字输出模块
6ES7 522-5HF00-0AB0 西门子PLC S7-1500 DQ 8：数字输出模块，8DQ，继电器，230 V AC/ 5A
6ES7 522-5FF00-0AB0 西门子PLC S7-1500 DQ 8：数字输出模块，8DQ，可控硅，230V AC/ 2A
6ES7 522-1BL00-0AB0 西门子PLC S7-1500 DQ 32：数字输出模块，32DQ，晶体管，24 V DC/ 0.5A
6ES7 522-1BH00-0AB0 西门子PLC S7-1500 DQ 16：数字输出模块，16DQ，晶体管，24 V DC/ 0.5A
6ES7 522-1BF00-0AB0 西门子PLC S7-1500 DQ 8：数字输出模块，高性能 8DQ，晶体管，24V DC/2A

西门子SM521数字输入模块
6ES7 521-1FH00-0AA0 西门子PLC S7-1500 DI 16：数字输入模块，16DI，230V AC
6ES7 521-1BL00-0AB0 西门子PLC S7-1500 DI 32：数字输入模块，高性能 32DI，24V DC
6ES7 521-1BH50-0AA0 西门子PLC S7-1500 DI 16：数字输入模块，16DI，24V DC
6ES7 521-1BH00-0AB0 西门子PLC S7-1500 数字输入模块，高性能 16DI，24V DC
6ES7 551-1AB00-0AB0 西门子PLC S7-1500 计数与位置采集模块 TM PosInput 2
6ES7 550-1AA00-0AB0 西门子PLC S7-1500 TM Count 2 x 24 V：高速计数器，800kHz

西门子PLC S7-1500通讯模块
6ES7 540-1AB00-0AA0 西门子PLC S7-1500 PtP RS422/485 通讯模块
6ES7 541-1AD00-0AB0 西门子PLC S7-1500 PtP RS232 ，高性能通讯模块
6ES7 541-1AB00-0AB0 西门子PLC S7-1500 PtP RS422/485 ，高性能通讯模块
6ES7 540-1AD00-0AA0 西门子PLC S7-1500 PtP RS232通讯模块

西门子PLC S7-1500接口模块
6ES7 155-5BA00-0AB0 西门子PLC S7-1500 ET 200MP Profibus接口模块
6ES7 155-5AA00-0AB0 西门子PLC S7-1500 IM 155-5 2PN 接口，Pro?net 接口模块

西门子CPU1517-3 PN/DP处理器

1 中央处理单元
中央处理器单元即CPU，一般由控制器、运算器和寄存器组成。CPU 通过地址总线、数据总线、控制总线与储存单元、输入输出单元、通信接口、扩展接口相连。CPU 是 PLC 的核心，输入单元将采集的输入信号传送到CPU，CPU执行用户程序并将运算结果传送到输出单元，用以驱动现场设备。选择CPU通常需要考虑一下几个方面：
·运算速度：不同的控制系统对控制的响应速度需求不同，对于要求响应时间较快的系统，则要求CPU的运算速度快，并尽快地将运算结果传送到输出单元。
运算速度性能指标可参考CPU指令执行时间。
·工作存储器：根据控制方案的复杂程度预估需要的工作存储器大小，考虑适当的余量。
·I/O带载能力： CPU通常使用I/O地址空间来描述其允许访问输入输出的能力，8个数字量通道占用1个字节地址空间，1个模拟量通道占用2字节地址空间。在具体选型时还需要根据实际情况考虑I/O余量占用的地址空间。此外有些CPU还有允许连接模块最大数量限制。
·集成的通信接口：CPU通过通信接口进行编程组态，还可与人机界面、其他PLC系统、分布式I/O等实现数据交换。CPU集成的通信接口通常有MPI接口、PROFIBUS接口、PROFINET（PN）接口，根据通信对象（通信对象可以为编程设备、仪表、HMI、其他PLC系统等等）支持的电气接口标准以及所使用的通信协议选择集成通信接口。
2 储存器
PLC 的存储器包括系统存储器，装载存储器和工作存储器。系统存储器用于存放 PLC 的系统程序和内部寄存器， 装载存储器则用于存放 PLC 的用户程序，用户程序编译后被存放在工作存储器中执行。装载存储器通常为MC卡，支持外部扩展，而工作存储器是集成在CPU中并且无法扩展的，在选择CPU时需根据控制方案的复杂程度预估可能使用的工作存储器大小并留有适当余量。选择装载存储器通常只需选择不小于工作存储器大小的存储卡即可。
3 通信接口
通信接口的功能是通过这些通信接口可以和监视器、 打印机、 其他的 PLC 或是计算机相连， 从而实现“PLC与上位机”或“PLC与PLC”之间的通信。通信接口可以集成在CPU模块上使用内部总线与CPU通信，也可以使用单独的通信接口模块通过外部总线与CPU通信。通信接口的选择首先确定通信对象接口的电气标准例如RS232、RS485、RJ45等，还需要确定使用的协议，常见的例如PROFINET，PROFIBUS总线协议，通过PROFINET和PROFIBUS总线，CPU可与分散在远端现场的输入输出单元进行数据交换，使PLC系统规模更易于扩充。
4 输入输出单元（I/O）
输入单元的作用是将按钮、行程开关或传感器等产生的信号输入 CPU，根据信号类型，输出单元的作用则是将 CPU 向外输出的信号转换成可以驱动外部执行元件的信号，以便控制接触器线圈等电器的通、断电。
