1 中央处理单元
中央处理器单元即CPU，一般由控制器、运算器和寄存器组成。CPU 通过地址总线、数据总线、控制总线与储存单元、输入输出单元、通信接口、扩展接口相连。CPU 是 PLC 的核心，输入单元将采集的输入信号传送到CPU，CPU执行用户程序并将运算结果传送到输出单元，用以驱动现场设备。选择CPU通常需要考虑一下几个方面：
·运算速度：不同的控制系统对控制的响应速度需求不同，对于要求响应时间较快的系统，则要求CPU的运算速度快，并尽快地将运算结果传送到输出单元。
运算速度性能指标可参考CPU指令执行时间。
·工作存储器：根据控制方案的复杂程度预估需要的工作存储器大小，考虑适当的余量。
·I/O带载能力： CPU通常使用I/O地址空间来描述其允许访问输入输出的能力，8个数字量通道占用1个字节地址空间，1个模拟量通道占用2字节地址空间。在具体选型时还需要根据实际情况考虑I/O余量占用的地址空间。此外有些CPU还有允许连接模块最大数量限制。
·集成的通信接口：CPU通过通信接口进行编程组态，还可与人机界面、其他PLC系统、分布式I/O等实现数据交换。CPU集成的通信接口通常有MPI接口、PROFIBUS接口、PROFINET（PN）接口，根据通信对象（通信对象可以为编程设备、仪表、HMI、其他PLC系统等等）支持的电气接口标准以及所使用的通信协议选择集成通信接口。
2 储存器
PLC 的存储器包括系统存储器，装载存储器和工作存储器。系统存储器用于存放 PLC 的系统程序和内部寄存器， 装载存储器则用于存放 PLC 的用户程序，用户程序编译后被存放在工作存储器中执行。装载存储器通常为MC卡，支持外部扩展，而工作存储器是集成在CPU中并且无法扩展的，在选择CPU时需根据控制方案的复杂程度预估可能使用的工作存储器大小并留有适当余量。选择装载存储器通常只需选择不小于工作存储器大小的存储卡即可。
3 通信接口
通信接口的功能是通过这些通信接口可以和监视器、 打印机、 其他的 PLC 或是计算机相连， 从而实现“PLC与上位机”或“PLC与PLC”之间的通信。通信接口可以集成在CPU模块上使用内部总线与CPU通信，也可以使用单独的通信接口模块通过外部总线与CPU通信。通信接口的选择首先确定通信对象接口的电气标准例如RS232、RS485、RJ45等，还需要确定使用的协议，常见的例如PROFINET，PROFIBUS总线协议，通过PROFINET和PROFIBUS总线，CPU可与分散在远端现场的输入输出单元进行数据交换，使PLC系统规模更易于扩充。
4 输入输出单元（I/O）
输入单元的作用是将按钮、行程开关或传感器等产生的信号输入 CPU，根据信号类型，输出单元的作用则是将 CPU 向外输出的信号转换成可以驱动外部执行元件的信号，以便控制接触器线圈等电器的通、断电。

西门子CPU1516-3 PN/DP处理器

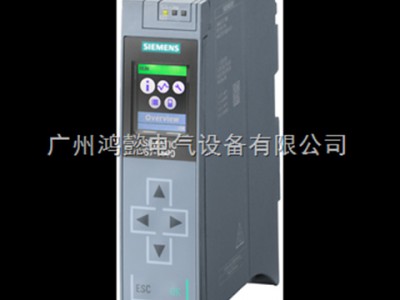

西门子CPU 1516-3 PN/DP简介简介
