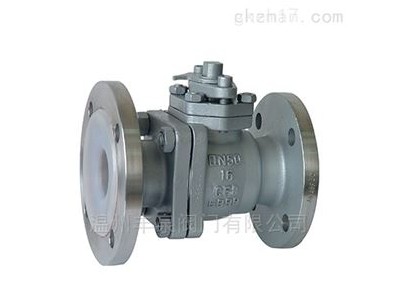

Q41F46不锈钢衬氟球阀特点：
不锈钢衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀,耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。驱动方式：手动,蜗轮转动,气动,电动，该阀广泛用于化工,石油,冶金,等工业部门，实现对生产过程中酸,碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果最明显。
Q41F46用途：
衬氟球阀为控制各种强腐蚀性介质的启闭而进行的专业设计，广泛使用于石油，化工，染化，农药，制酸制碱等行业，是目前防腐阀门最理想的选择.
衬氟球阀主要衬里材料:聚全氟乙烯FEP (F46)
适用介质：任何有机溶剂或**，稀或浓无机酸，碱，酮，芳烃，氯化烃等。
Q41F46主要结构：
为全通径浮动球式，内衬氟塑料。球体与阀杆融为一体，清除了转动角差。阀杆不会从**冲出，密封性能好，安全可靠。
Q41F46结构特点：
1、的流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
2、开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3、采用特殊模压工艺，将衬里材料衬于阀门壳**壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4、的球体与阀杆融为一体，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
5、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。

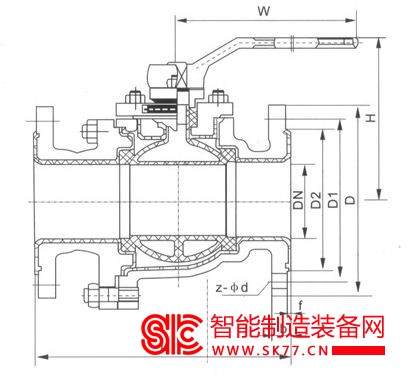

Q41F46结构图：
Q41F46连接尺寸：
公称通径 | 标准值 | 参考值 | ||||||||||
DN（mm）/td> | NPS (inch) | L | D | D1 | D2 | f | b | Z-φd | Do | H | W(kg) | |
PN1.6(MPa) | ||||||||||||
15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 3 | |
20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3.9 | |
25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 | |
32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 6.5 | |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 8 | |
50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 11 | |
65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 8-φ18 | 300 | 145 | 15.51 | |
80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 350 | 185 | 19 | |
100 | 4 | 280 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 195 | 26 | |
125 | 5 | 320 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 500 | 210 | 44 | |
150 | 6 | 360 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 200* | 450 | 70 | |
200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 240* | 190 | 11 | |
