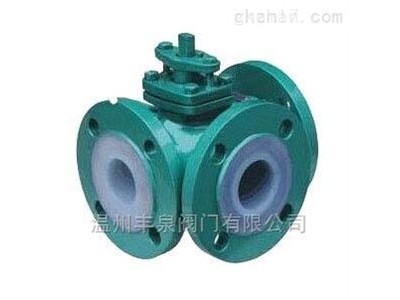

Q44F46三通衬氟球阀

Q44F三通衬氟球阀品概述：
Q44F三通衬氟球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。（如下L型流向图）

Q44F产品特点
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟"，以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修 。
Q41F衬氟球阀基本参数
设计规范：遵循GB 12237，API 608，API 6D
驱动方式：手动、蜗轮传动、气动、电动。
公称压力：PN1.0～2.5(MPa)
公称通径：DN15～350mm
Q44F衬氟三通球阀基本型号
手动：Q44F3(全衬里) Q44F6(全衬里)
蜗轮：Q344F3(全衬里) Q344F6(全衬里)
气动：Q644F3(全衬里) Q644F6(全衬里)
电动：Q944F3(全衬里) Q944F6(全衬里)

聚四氟乙烯PTFE（F4）适用介质：强酸、强碱、强氧化剂等；使用温度-200-180度；
特点：具有优异的化学稳定性，有很高的耐热性、耐寒性；摩擦系数很低，是极好的自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚全氟乙丙烯FEP（F46）适用介质：任何有机溶剂或试剂、稀或浓无机酸、碱、酮、芳烃、氯化烃等；使用温度：-85-150度；
特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐侯性和辐射性。
Q44F衬氟球阀执行标准：
设计标准： GB12237
结构长度： GB12221
法兰标准： JB/T79-94 GB9113.1-26
检验试验： JB/T9092-99

Q44F要性能范围：

Q44F要零件材料：

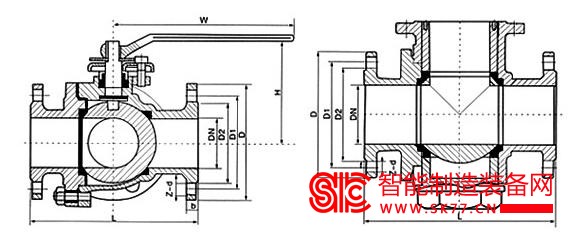

Q44F尺寸和外形：
