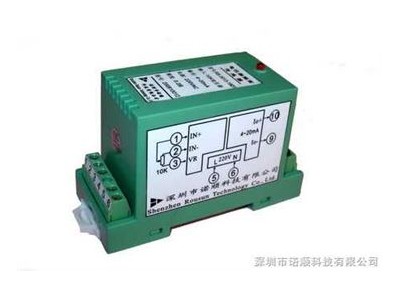

PT100热电阻隔离变送器
(RS-3011)
概述
PT100热电阻隔离变送器是用Pt100传感器测量温度的隔离变送器(Pt100传感器需用户自己配)，在工业上主要用于测量-200~+500℃的温度。PT100热电阻隔离变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。PT100热电阻隔离变送器采用DIN35国际标准导轨安装方式，PT100热电阻隔离变送器体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
主要特性
●输 入： Pt100(-200~+500℃) (范围可选择)
●输出信号：4~20mA/0~5V
● 精度等级： 0.2级(FSR%)
● 内含线性化和长线补偿功能
● 隔离耐压：2500VDC(1mA,60S)
● 安装方式：DIN35导轨安装
型号说明
RS-3011-xyD1-0.2/ Pt100(-20~200℃)
其中: x----为输出代码
1-----4~20mA
2-----0~20mA
3-----0~5V
4-----0~10V
y-----为辅助电源代码
2-----+12VDC
3-----+15VDC
4-----+24VDC
技术参数
序号 | 参数名称 | 测试条件 | Min | Typ | Max | 单位 | 备注 |
1 | 输入类型 | 铂电阻 |
| 100 |
| Ω | 0℃ |
2 | 电流输出 |
|
| 4~20 |
| mA |
|
3 | 电压输出 |
|
| 0~5 |
| VDC |
|
4 | 精度等级 | FSR% |
| 0.2 |
| 级 |
|
5 | 辅助电源 |
|
| 12,15,24 |
| VDC |
|
6 | 电源范围 |
|
| ±10 |
| % |
|
7 | 静态电流 | +24VDC | 16 |
| 20 | mA |
|
8 | 存储温度 |
| -20 |
| 80 | ℃ |
|
9 | 隔离耐压 | 0.5mA/60S |
| 2500 |
| VDC |
|
10 | 工作温度 | 无凝露 | -10 |
| 60 | ℃ |
|
