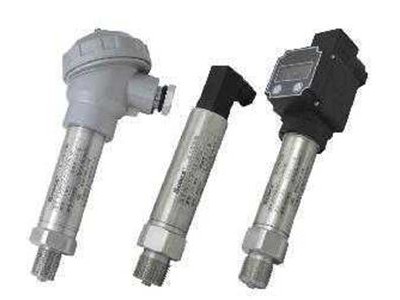

标准型压力变送器

概述：

DG系列标准型压力变送器选用国际著名公司高精度，高稳定性压力传感器组件，经过高可靠性的放大电路及精密温度补偿，将被测介质的压力转换成4～20mADC、0～5VDC，0～10VDC及1～5VDC等标准电信号，高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和zui佳性能。该产品有多种接口形式和多种引线方式，能够zui大限度的满足客户的需要，适用于各种测量控制设备的配套使用。

特点：

● 采用美国技术

● 小体积、高性价比、高稳定性、高灵敏度

● 0～-0.1MPa至0～250MPa

● 全焊接结构

● 多种量程选择、用户调试方便

● 防雷击、防射频干扰

● 具有零点/满量程可调的选购件

● 压力类型：表压、绝压、真空

● 准确度：1.0级、0.5级、0.25级

● 可选用小型一体化液晶显示及带开关量输出的表头

● 采用激光打标,确保产品之可溯源性

应用：

    > 液压及气动控制系统

    > 液位测量与控制

    > 石化、环保、空气压缩

    > 电站运行巡检、机车制动系统

    > 热电机组

    > 轻工、机械、冶金

    > 楼宇自控、恒压供水

    > 其它自动控制和检测系统

    > 工业过程检测与控制

    > 实验室压力校验

技术性能参数指标：

测量介质  与316不锈钢兼容的各种液体、气体或蒸汽

测量范围  表压0～0.01MPa至0～250MPa  绝压0～0.1MPa至0～250MPa  真空0～-0.1MPa

过载压力  2倍满量程或300MPa（取较小值）

输出信号  4～20mADC（两线制） 0～10VDC，0～5VDC，l～5VDC（三线制）

供电电压  9～36VDC（两线制），24±5VDC（三线制）

介质温度  -30～+85℃

环境温度  -20～+85℃

储存温度  -40～+90℃

相对湿度  ≤  95％（40℃）

上升时间  ≤5毫秒可达90％FS

准 确 度  1.0级，0.5级，0.25级（包括非线性、重复性及迟滞在内的综合误差）

零点调节  输出量程的±8％

量程调节  输出量程的±20％

温度漂移  ≤±0.05％FS／℃（温度范围-20～85℃，包括零点和量程的温度影响）

温度补偿范围  0～70℃

稳   定   性  典型：±0.1％FS／年  zui大：±0.2％FS／年

介质接触材料  316不锈钢

外壳材料  304或316不锈钢

安装方式  螺纹安装

压力连接  M20×1.5、M12×l、Gl／4、Gl／2阳螺纹等

电气连接  四芯屏蔽电缆  （防护等级IP65） 航空插头 DIN接头
