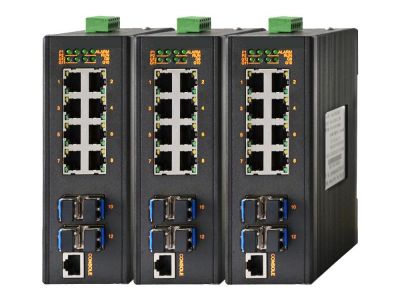

产品概述
MXS2412网管型工业以太网交换机具有高性能的交换引擎，采用存储转发交换方式，符合IEEE802.3 / IEEE802. 3 u/ IEEE802.3ab/ IEEE802.3z标准，可提供全线速无阻塞转发，提供8个10/100/1000M自适应网口，4个1000M SFP扩展槽。该交换机可以组建一个快速恢复的自愈环网，自愈时间小于20ms，支持对环路的自动检测和倒换。MXS2412提供丰富的网管功能，支持MXS-ring快速环网，兼容STP/RSTP/MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。供电方面支持DC12-36V冗余电源供电或者AC/DC85-264V供电特别适用于组建视频监控，智能交通，工业自动化等领域中有视频，音频等高带宽业务传输需求的千兆网络。目前该产品广泛应用于智能交通，能源风电，管廊隧道，智能变电站等工业恶劣环境。
产品特点
支持8个10/100/1000M自适应以太网RJ45接口，4个1000M SFP扩展槽
支持MXS-Ring快速环网（自愈时间 < 20 ms），兼容STP/RSTP/MSTP生成树协议
支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP 协议
支持动态和静态链路聚合
支持IGMP Snooping和GMRP过滤组播封包
支持基于MAC 地址的端口锁定，防止非法入侵
支持SNMPv1/v2c/v3不同等级的网络管理协议
多种网管方式：Web、Snmp，Telnet，console
IP40防护等级，波纹式铝型材外壳，工业4级电磁兼容性设计
技术参数
属性 | MXS2412 |
接口 | 8个10/100/1000Mbps自适应以太网接口 4个1000Mbps SFP扩展槽 |
网线类型和距离 | 双绞线支持最大传输距离100m |
光口属性 | 单模1310nm，多模850nm；单模20km多模550m（长距离模块可定制） |
处理类型 | 存储转发 |
MAC地址表大小 | 支持8K个MAC地址 支持黑洞MAC地址 支持设置端口MAC地址学习最大个数 支持静态组播MAC |
背板带宽 | 24Gbps |
包转发速率 | 17.9Mpps |
包缓存 | 4Mbit |
流量控制 | 支持IEEE802.3x 流量控制（全双工） 支持基于端口速率百分比的风暴抑制 支持基于PPS的风暴抑制 |
环网冗余协议 | 支持MXS-ring协议(自愈时间<20ms) |
生成树协议 | 支持STP/RSTP/MSTP协议 支持STP Root Guard 支持BPDU Guard |
VLAN | 支持基于端口的VLAN（4094个），802.1Q的VLAN 支持GVRP |
自愈环组网方式 | 支持多组自愈环 支持相切环 |
链路聚合 | 支持静态聚合、动态聚合 |
Jumbo frame巨帧 | 支持，最大帧长为9K |
DHCP | 支持DHCP Client |
广播/组播/单播风暴抑制 | 支持基于端口速率百分比的风暴抑制 |
组播 | 支持IGMP Snooping |
QoS | 支持对端口接收报文的速率和发送报文的速率进行限制，粒度为：8Kbit/s 每个端口支持8个输出队列 支持灵活的队列调度算法，可以同时基于端口和队列进行设置，支持SP、WRR、SP+WRR |
ACL | 提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)
地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的访问控制策略
支持入方向ACL 策略 |
端口镜像 | 支持端口镜像 |
网络安全 | 支持用户分级管理和口令保护 支持AAA认证 支持RADIUS认证 支持端口隔离 |
802.1X | 支持基于端口的认证和基于MAC的认证 |
升级和配置 | 支持FTP/TFTP/WEB升级日志记录 配置文件下载与上传 |
告警输出 | 支持电源告警 |
管理 | 支持命令行接口（CLI）配置 支持Telnet远程配置 支持通过Console口配置 支持SNMP |
维护 | 支持Ping 支持Telnet远程维护 |
指示灯 | 电源指示：P1、P2，接口灯指示：ALarm、RUN、G9、G10、G11、G12 |
电源 | 输入电压：DC12/24V，AC/DC85～265V可选 支持失电告警功能（DC12V/DC24V） 支持电源防反接保护 工业凤凰端子接线 |
工作环境 | 工作温度：-40℃～+85℃ 储存温度：-40℃～85℃ 相对湿度：5％～95％无凝露 |
安装方式 | DIN卡轨式或壁挂式 |
外形尺寸 | 宽×高×深：55.5×154.5×127.5mm |
防护等级 | IP40防护等级，无风扇设计 |
MTBF | 350000h |
质保期 | 5年 |
符合标准 | IEEE802.3：CSMA/CD IEEE802.3i：10base-T IEEE802.3u：100base-T IEEE 802.3ad：链路聚合 IEEE 802.3x：全双工以太网数据链路层流控 IEEE 802.1p：流量优先级 IEEE 802.1Q：VLAN IEEE 802.1w：快速生成树 IEEE 802.1X：基于端口的网络访问控制 |
EMI | 电磁干扰度测试 |
EMC | IEC61000-4-2(ESD) ±8kV(contact)±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.)300V(1s) A |
订购信息
| 产品型号 | 规格参数 |
| MXS2412-8GT-D2 | 8个10/100/1000M电口，支持网管，电压：DC12-36V冗余供电 |
| MXS2412-8GT-L1 | 8个10/100/1000M电口，支持网管，电压：AC/DC85～265V供电 |
| MXS2412-4GX-8GT-D2 | 4个1000M SFP扩展槽，8个10/100/1000M电口，支持网管，电压：DC12-36V冗余供电 |
| MXS2412-4GX-8GT-L1 | 4个1000M SFP扩展槽，8个10/100/1000M电口，支持网管，电压：AC/DC85～265V供电 |
| MXS2412-2GX2F-8GT-D2 | 2个1000M SFP扩展槽，2个100M SFP扩展槽,8个10/100/1000M电口，支持网管，电压：DC12-36V冗余供电 |
| MXS2412-2GX2F-8GT-L1 | 2个1000M SFP扩展槽，2个100M SFP扩展槽,8个10/100/1000M电口，支持网管，电压：AC/DC85～265V供电 |
| ROE2412P-4GX-8GTP | 4个1000M SFP扩展槽，8个10/100/1000M电口支持POE，支持网管，电压：DC48V冗余供电
|
