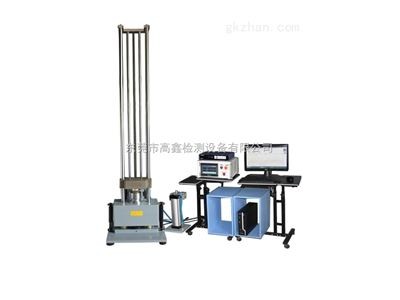

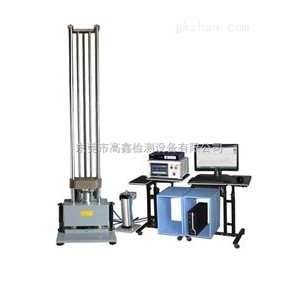

加速度冲击试验台

一、产品名称：加速度冲击试验台

二、产品型号：GX-5099-NE

三、加速度冲击试验台产品概述：

机械式冲击试验机主要适用于电子产品、航空航天、船舶、汽车部件、交通运输等领域的抗冲击试验。可以进行半正弦波冲击试验。

四、满足标准：

GB  31241-2014  　《 便携式电子产品用锂离子电池和电池组安全要求》

GB/T 18287 -2013 《蜂窝用锂离子电池总规范》外部短路要求

GB/T 8897.4-2008 《原电池第4部分锂电池的安全要求》

YD/T 2344.1-2011  《通信用磷酸铁锂电池组  第1部分：集成式电池》

GB/T 21966-2008   《锂原电池和蓄电池在运输中的安全要求》

MT/T 1051-2007  《矿灯用锂离子蓄电池》

YD 1268-2003     《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T  19521.11-2005 《锂电池组危险货物危险特性检验安全规范》

YDB 032-2009 《通信用后备式锂离子电池组》

UL 1642:2012 《锂电池标准》

UL 2054: 2012  《家用和商用蓄电池组》

UN38.3(2012) 《关于危险货物运输的建议书—试验和标准手册》第三部分

IEC62133-2012  《含碱性或非酸性电解液的蓄电池及蓄电池组 的安全要求》

IEC 62281: 2004  《锂原电池和蓄电池在运输中的安全要求》

IEC 60086: 2007 《原电池第4部分锂电池的安全要求》

GJB150、GJB360、GJB548、GJB1217、MIL-STD-810F、MIL-STD-883E等测试规范。


五、设备主要特点：

1、升降机构为精密螺杆，采用精密马达驱动，两根精密导柱为导向，保证平台升降平顺，精密确保冲击数据精确。

2、冲击底座采用气囊+避震阻尼器的结构设计，冲击时不影响楼板结构。

3、冲击机座为无共振设计，冲击数据精准。

4、采用气压制动强力摩擦抱闸机构，防二次冲击功能；

5、配备气压储能缸，保证刹车机构气压稳定，保证试验数据完整。

6、采用单通道数据测量采集，加速度数据测量、存储、报表打印、数据回调、数据库管理等功能。

六、设备性能介绍

1、工作平台

采用高强度进口铝合金工作平台.

2、升降机构：

  电机带动滚珠丝杠提升工作平台。

3、升降高度控制

       提升的高度通过安装在底座上的光电编码器组件测量，光电编码器测量具有精度高、抗干扰能力强，可靠性高，保证了冲击的重复性。

 　　4、刹车系统

      采用气液增压制动强力摩擦抱闸防二次冲击制动功能，防止二次反弹

5、缓冲系统

有效减小冲击试验对地面的冲击力，设计了自缓冲系统，由底座、阻尼器、气囊组成。

6、波形发生器

半正弦波形发生器

半正弦波发生器主要用工程橡胶制造或羊毛毡。由多种不同的厚度相互串联，组成多种刚度，实现不同的冲击脉冲宽度。

7、安全装置

急停开关:通过强制断开动作机构的接点熔接等紧急情况下切断电路·

七、冲击测量系统介绍与特点

系统符合MIL-STD-810、GJB-150-18-86及IEC68-2-27 标准，它具有精准、快速的冲击波形捕捉能力，zui高采样率可达1MHz，您不必再担心哪怕很窄小的冲击事件被漏过。

它同时也是一个整合的解决方案，您不必忙碌于波形查看和记录，它可以从捕捉冲击事件到生成报告一并完成，更重要的是，它还为您提供了冲击响应谱（SRS）分析功能，可以帮助您对于冲击脉冲对实际系统的潜在损伤进行有效的评估。zui后，辅助的力变形、冲击响应等分析可以帮助您了解冲击结果的更多细节。

八、设备技术参数：
