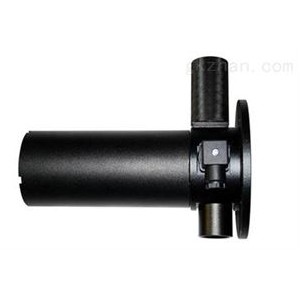

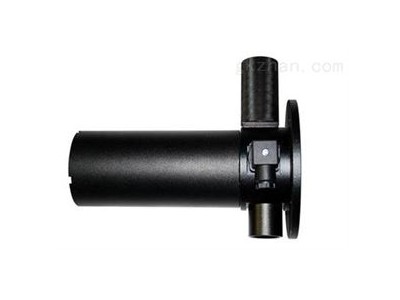

RBV-DUST粉尘监测仪,烟气监测仪

1.粉尘监测仪技术特点

RBV-DUST粉尘监测仪,烟气监测仪采用激光背散射原理，分辨率高，可适用于低浓度排放的监测要求，也可适用与高浓度排放的监测；结构上采用单端安装，无需光路对中，不怕烟道的机械振动及烟气温度不均造成的折射率不均引起的光束摆动；仪器设计过程zui大限度地降低现场安装的复杂度，仪器及防雨系统的安装仅电器连接需要一支螺丝刀，20分钟内即可完成安装，安装维护极其简单，zui大限度地减少由于现场安装调试带来的诸多问题；采用标准4-20mA工业标准电流输出，连接方便；仪器整体功耗非常小,大约5W左右；校准器就地放置，避免混淆及丢失；非点测量，具有较大的取样区，可适用各种直径技术指标技术指标见表1。

2.表1 RBV-DUST粉尘监测仪,烟气监测仪的技术指标

测量范围0-2000mg/m3(量程可任选任设)

环境要求温度：-40℃~65℃

相对湿度：0-100% R. H.

测量误差±2%F.S./24h

尺寸/重量160×160×250mm/ 4kg

零点漂移±2%F.S./ 24h

介质条件zui高300℃（高温需定制）

量程漂移±2%F.S./ 24h

信号输出（4~20）mA

线性误差±2%F.S./ 24h

zui大输出负载500Ω

分辨率1mg/m3

功耗MAX5 W适用烟道直径1~20m

供电DC24V

3.系统原理及构成RBV-DUST采用背散射原理，主机结构示意如图1所示。主机包括激光光源及功率控制单元、光电传感与小信号预处理单元、散射光接收单元、显示与输入单元、输出驱动单元、主控单元。激光器发出的650nm束以一个微小的角度射入排放源,激光束与烟尘粒子作用产生散射光,背向散射光通过接受系统进入传感器转变成电信号进行处理。电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换功能。整个系统的构成包括主机及校准系统、吹扫系统、连接附件及防雨箱。由于现场要求的不同，在很多场合下只需要主机，所以主机及防雨箱再加空气过滤器为普通的标准配置构成。
