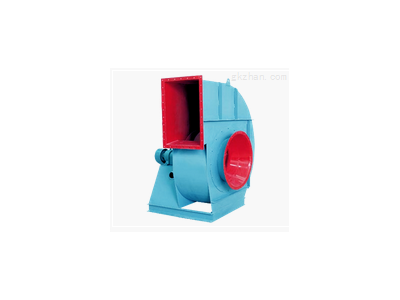

锅炉离心引风机

锅炉离心引风机产品用途

本风机适合于配有省煤器（预热器）和消烟除尘装置的0.5-35t/h工业锅炉选用。凡进气条件相近,性能又相适应者均可选用，但zui高进气温度不得超过250℃。在引风机前必须加装除尘效率不低于85%的除尘装置,以降低进入风机的烟气含尘量,减少环境污染,提高风机的使用寿命。

锅炉离心引风机产品型式

1.本风机为单吸入，机号有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三种。

2.本风机可制成顺时针旋转或逆时针方向旋转两种型式。从传动部正视风机，如叶轮顺时针旋转，称为顺时针旋转风机，以“右”表示；叶轮逆时针旋转，称为逆时针旋转风机，以“左”表示。

3.风机的出风口位置以机壳的出风口角度表示。顺时针旋转风机、逆时针旋转风机均可制成0、45、90、135、180、225度六种角度。引风机的性能规范参看性能表。传动方式分D式与C式，用联轴器与电动机联接传动为D式，用皮带轮与电动机联接传动为C式。

4.出风口位置及外形尺寸如附图所示（图中为顺转通风机，逆转者图形与其成对称形）。

结构特点

风机由叶轮、机壳、进风口、传动组、机座等部件组成，所有机号均采用整体结构。

1.叶轮采用长短相间前向弯曲叶片。叶轮成型后，经静、动平衡校正，保证风机运转时平稳可靠。

2.机壳用优质碳素钢板焊接成蜗形壳整体。

3.进风口制成收敛式流线型的整体结构，用螺栓与前盖板组固定。

4.传动组由主轴、水冷轴承座、联轴器(D式)或皮带轮(C式)组成。
