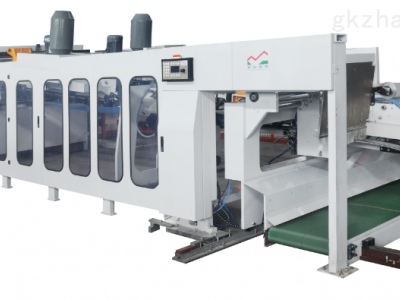

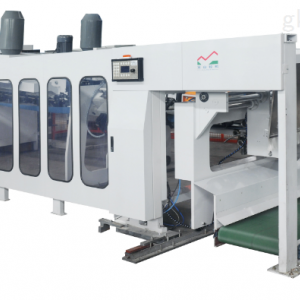

ZXE350-900型全自动粘箱机

ZXE350-900型全自动粘箱机

一：规格说明
        ZX：代表粘箱机    E：序列号    350：机器速度     900：zui大纸箱规格

二：技术指标
?    设计速度：350张/分
?    zui大纸板（mm）：（两种规格 ）900×2400
?    zui小纸板（mm）：800×320
?    适用纸板：A楞  B楞  C楞 (三层)
                     A+B 或B+C  (五层)
?    噪音：~85分贝   （在操作处1.5m高处测量）
?    施胶方式：喷胶
?    机器长度： ~11.5m （不含捆扎机）
?    换单时间：＜5分钟
?    粘箱精度：2毫米
ZXE350-900型全自动粘箱机
三：主要功能和配置
1.喷胶系统：

• ? 同国际知名品牌喷胶系统供应商合作，如欧洲ERO-OS，美国阀科等，确保客户都能得到优质服务。
• ? 胶量跟踪纸板速度自动调整。
• ? 喷胶长度适应纸板规格自动调整
• ? 喷胶位置根据纸板规格自动调整。
• ? 标准配置为三孔喷头，也可选配两孔或四孔喷头（当舌边宽度小于30mm时建议选配两孔喷头，大于40mm时选四孔喷头）。

2.折叠部：

• ? 入纸处采用电动毛轮以及高压吹风将切角废边强力清扫，彻底清除废边。
• ? 采用真空吸附皮带送纸，皮带磨损小，送纸精确。
• ? 皮带张力采用气缸自动精密调节，断电时松开延长皮带使用寿命。
• ? 在折叠部前段采用高摩擦进口针线带上下同步输送，确保纸板不歪斜。
• ? 在折叠部后段全程使用成形塔轮折叠，使纸板折叠过程精确可控，有效避免鱼尾纹。
• ? 上下折叠皮带能实现速差精确调节，皮带之间搓动能有效减少纸箱成型剪刀差。
• ? 折叠梁左右移动采用电动调整，并可根据订单自动调整。

3．动力部：

• ? 主动力采用变频调速电机，与印刷机同步。
• ? 采用美国盖茨同步带，传动精确品，噪音低。
• ? 折叠成型后纸箱通过出纸辊碾压，使粘合部位粘牢后排出，出纸辊上滚为包胶辊，        下滚为钢辊，出纸辊间隙数显电动调整。
• ? 高速整形拍打机构对折叠成型后的纸箱进行zui后修正。

4．高速计数分批部：
        该部分实现高速分批接纸，主要由接纸部，辅助接纸部，抬纸架，排
        纸部组成

• ? 光电开关对纸板精确计数。
• ? 伺服电机控制接纸架和抬纸架快速移动分批，伺服系统为闭环控制模式，使分批精确可靠冲击小。
• ? 每捆（批）张数范围为10~25张，
• ? 辅助接纸部为高速分批提供足够缓冲时间。
• ? 排纸滚采用伺服驱动，与压纸器同步，确保纸板排出时堆叠整齐。
• ? 强力风压装置防止从折叠部输出时纸箱上翘，保证堆叠整齐，风口方向可任意偏转，风量变频控制。
• ? 后挡板装缓冲胶垫，减少高速时对纸箱边缘的冲击，防止纸箱破损。

5.排出部：
        排出部包括上输送部，下输送部和提升装置组成。

主要特点：

• ? 上输纸部前后方向位置随后挡板位置同步调整。
• ? 上输纸部高度方向位置通过提升机构可电动调整，根据每捆纸箱设定张数的不同， 高度相应变化，高度范围在100~340mm.。
• ? 上输送部和下输送部均采用动力皮带同步输送，无纸箱堆积，纸箱排出更顺畅。
• ? 排出部可整体左右移动，保证纸箱始终落在机器中央。
