温度自动监测系统
设计方案
北京北方华瑞测控技术有限公司
：
：www.bfhryb.cn
地址：杭北京市宣武区半步桥街13号鑫城大厦208
一、 概述
北京北方华瑞公司是国内较早生产全自动温湿度记录仪的生产厂家之一，产品凭借ling先的技术，优良的工艺，被国内外诸多知名厂家所采用， 期间发展了大量有有影响力的客户，如：中国农业部；中国信息产业部；北京国药集团；首都机场；国家航空公司航材库；罗德与施瓦茨；总参谋部后勤实验室；北京紫竹药业；中国农业科学院等等
温度记录仪是一种环境温度检测记录仪装备，需要用它测量和记录药品在生产、储存、运输直到使用全过程的周围环境温度。而药品周围温度的变化是导致药品变质的重要原因之一。因此温度记录仪的存在为药品周围的温度是否曾经有大幅度的变化，提供可靠的手段。
药物存储对温度的细微变化比较敏感，采用较高精度的记录仪，掌握温度±0.5℃精度保证药物存储在安全环境，以免造成药性变化。同样，当温度值超出预设安全范围时，及时提醒管理人员处理。
在医药车间、仓库、实验室环境的GMP，GSP，FDA，实验室ISO17025认证要求中，同样对温湿度有要求。而DSR温度记录仪，以其超大存储容量、无需纸张记录、直接PC操作、及任意时间开启任意时间结束等灵活操作的特点赢得客户的好评。如诺华，强生、北京医药，京西双鹤药业，康恩贝，新疆特丰等大型医药制造商。
使用DSR温度记录仪可将工作简化，也将节约成本，并不受过多的人为因素的干扰，客观真实的反映过程温度。
二、 产品系列
DSR系列温度记录仪是专门设计用于超低功耗，超长时间温度数据记录的数据记录仪系列产品,该产品体积小巧，整机功耗小，精度高，操作简单，性能可靠，并配套强大的图形化界面数据分析软件，将采集记录的数据传送给计算机进行处理，绘制图表，大大省去您手工记录温度的烦琐。超大存储容量：10918/21840/18万/36万组可选。 大屏幕使温度数据直观明了，存储容量、电池状态、实时时钟同时显示，高强度ABS工程塑料外壳，人性化设计，且安装灵活。

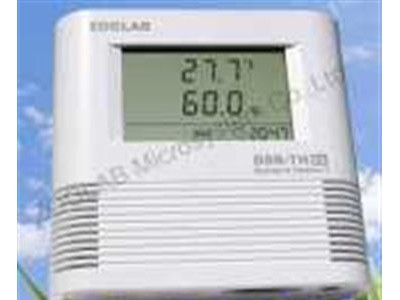

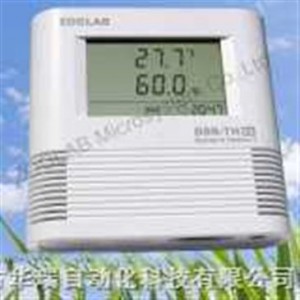

DSR系列产品实物如图：
 |   |   |   |
DSR-TH | DSR-THEXT | DSR-T | DSR-TT |
三、设备
（一）设备选型
根据温度监测要求，建议采用我司DSR-T温度记录仪或者DSR-TH温湿度记录仪（网络版），此款产品不论从测量范围还是测量精度，以及稳定性上都满足本工程需求。
（二）产品特性
1、智能化设计
仪器表面无任何按键，无关人员无法修改记录,所有操作都通过电脑完成，XP风格的软件操作界面，轻松点击鼠标就可以完成整个操作。
2、安全性设计
仪器内部采用3.6V锂电池，也可以采用外部5V直流供电，内部没有高压，没有大功耗发热器件，仪器采用ABS工程塑料外壳，综合性能好。
3、安装维护简单
如果使用电池供电，正常使用情况一年更换一次电池（单机版使用的情况下），如果使用外部电源供电，无须维护。
|
（二） DSR-T外置（网络版）主要技术参数
传感器类型 | 外置温度探头，3米耐低温耐腐蚀导线 |
探头尺寸 | 5.0*6.0*9.5mm |
温度1范围 | –45°C~ 105°C |
温度1精度 | ±0.5 °C（-45°C~70°C）; ±0.6°C其余范围 |
温度1分辨率 | 0.1°C/°F |
数据存储容量 | 10918[A型]、20918[B型]、18万[C型]、36万[D型]组可选 |
报警设置 | 温湿度上下限报警 显示+讯响+背光 |
刷新速率 | 2~255可调 |
记录采样间隔 | 2秒~24小时可调 |
延时启动 | 1~120秒 |
启动模式 | 立即开始 / 延时开始 / 定时开始 |
结束方式 | 存满为止 / 先进先出 / 定点存储 / 定时结束 |
定时启动/结束 | 任意时间开启 任意时间结束 |
通讯接口 | RS232/RS485/USB/LAN/无线[W、B、Z、F] |
电池型号 | 3.6V锂电池1节 |
电池寿命 | 一年使用时间（刷新频率 10秒） |
时钟电池 | CR2032 |
外接电源 | 5V 直流 |
存储环境 | –50°C~ 90°C |
外型尺寸 | 123×117×33 mm |
重量 | 305g |
LCD显示区域 | 66*42mm |
四、软件系统
（一） 软件运行环境
Window 98/2000/ME/XP/VISTA操作系统，Window Office XP/2003，Microsoft.NET运行环境。
（二） 用户管理界面
用户在启用了用户管理功能之后，登录时需通过用户管理界面输入用户名和密码。
（三） 软件操作界面
1、普通模式
2、网络版
（四） 软件设置
用户在使用以太网组网应用中，需先进行通讯的设置，打开软件后点击快捷菜单上的“通讯”，进入通讯设置对话框后，选择的连接方式为LAN。用户还可按照实际需求设置自动下载的相关参数，点击“确定”按钮确定设置。
通讯设置完成之后点击快捷菜单中的“连接”，把各监测点的温度记录仪的序列号，IP地址，场所等参数一一添加。
软件左侧用户可根据自己的实际要求设置参数，界面如图：
温度上下限设置：
记录仪设置好之后，点击设置记录仪，保存设置。
（五） 数据下载
该温度记录仪数据下载保存可保存为几种形式：曲线图、EXCEL表格 、文本文档、WORD文档。
如下图：
数据保存之后，也可根据需要把数据打印出来。
（六） 数据交换
可根据用户的实际需求，实现记录仪与服务器进行数据交换。
五、报警系统
（一）邮件报警
点击菜单栏 “设置”中的“启用邮件”，再次点击“设置”菜单项，在下拉菜单中找到“邮件格式”，用户可根据自己的需要设置。
（二）及短信报警
点击菜单栏 “设置”中的“启用短信”，再次点击“设置”菜单项，在下拉菜单中找到“簿”、“短信通信参数”、“短信格式”，用户可根据自己的需要设置。
及短信报警特点：灵活多样的触发模式，可以通过组网软件，单机功能扩展，DSR系列温度记录仪都可以将告警信息通过无线网络及时或发送短信至指定用户的手机，让用户的环境管理运筹于帏幄，决胜于千里。
（三）无线及声光报警
采用无线报警模式，单台控制PC连接一个无线Modem，在保安室里也安装一个无线Modem，当PC监测到有温度超限时，通过拨号或发送短信命令给管理员，同时也可以发送给保安室Modem，当保安室Modem接受到报警短信时，声光报警器会报警，提醒管理员去处理情况。无线报警特点：在大面积库房和无人值守区，DSR内置的蜂鸣器不足以引起足够的警示，因此需要将温度上下限告警信号接驳外置的声光告警设备。可通过有线连接和无线传输实现声光告警。此类报警与报警有同等功效，报警器可安装于值班室。
（四）蜂鸣器报警
点击菜单栏 “设置”中启用电脑蜂鸣器报警，当温度值超限时，电脑的蜂鸣器会鸣叫
（五）声卡报警
启动声卡报警选项，当温度值超限时，由电脑声卡输出预先录制好的WAV文件。
用户可根据自己的实际要求选择不同的报警形式。
六、安装图
根据用户实际情况，一期工程使用25台DSR-TT型温度记录仪，温度记录仪监测点安装如下图所示：
各监测点温度数据在同一个大屏幕显示效果图如下：
此方案
采取以太网组网进行温度监测主要是考虑到实验室的实际情况以及远期的温度监测规划。此方案充分利用企业局域网资源，方便的实现温度数据的监测。系统以网络技术为基础，配合数据分析软件对整个系统进行整体化运行及管理，在工业生产现场、医药仓库、实验室的环境温度监测中广泛应用。此方案的特点：1简易性，操作起方便 2扩展性强 3稳定、可靠 4管理及维护方便。
采取以太网组网进行温度监测主要是考虑到实验室的实际情况以及远期的温度监测规划。此方案充分利用企业局域网资源，方便的实现温度数据的监测。系统以网络技术为基础，配合数据分析软件对整个系统进行整体化运行及管理，在工业生产现场、医药仓库、实验室的环境温度监测中广泛应用。此方案的特点：1简易性，操作起方便 2扩展性强 3稳定、可靠 4管理及维护方便。本方案采用电源适配器给记录仪供电，记录仪内部装有电池，当外部电源适配器供电时，内部电池不工作，当外部稳压电源断电时，内部电池给仪器供电，因此可以保证仪器不间断供电。温度数据通过两种保存方式。方式一：保存在记录仪内部，因为记录仪处于不间断供电状态，所以保存数据不会丢失。方式二：即时保存在服务器上，以上两种方式都可以保证温度数据的安全。
七、验收内容
1、实际安装的记录仪、其他外扩设备与送货单中一致。
2、确认实际监测系统与设计的对比，设计按照供方提供的设计方案。
3、测试系统正常运行
包括：记录仪数据记录及下载测试， 报警测试。
记录仪数据记录及下载测试：记录仪使用步骤按照使用说明书设置，把记录仪间隔设置为zui短时间，记录一分钟后可把数据下载，下载保存形式可选择曲线图，EXCEL表格和文本文档及WORD文档。
八、售后服务
DSR温度记录仪自购买之日起，本公司提供1年产品保修，3年内每年1次原厂免费校准服务。如遇人为损坏，外界不可抗力损坏，则不予保修，记录仪在使用过程中如遇问题，请本公司：
九、设备清单及报价（ LAN网络, 下面是485网络的报价配件）
（温湿度主要分布温度经常变化的位置、如门口，温度zui热点，温度zui低点，人员经常去的地点，几乎没人去的地方等）
名称 | 型号 | 数量 | 折扣价 | 合计 | 备注 |
温度记录仪（外置） | DSR-T-LA | 2200.00 | 2者选其一 数量可根据贵单位预算 | ||
温湿度记录仪 | DSR-TH-LA | 2250.00 | |||
短信报警器 | TC35TS | 1800.00 | |||
电源适配器 | PSC-11R-120 | 90.00 | 带浪涌保护 | ||
网络版软件 | DSR Analysis Software3.1 | 3000.00 | 可扩展型10台以上免费 | ||
接口开发 | 800.00 | ||||
安装布线调试 | 总价20% | 可选 | |||
网线 | zui好是4芯的 | 实际价格*米数 | 可选 | ||
短信卡（卡） | 100.00（实际价） | 可选 |
485网络
名称 | 型号 | 数量 | 折扣价 | 合计 | 备注 |
温度记录仪（外置） | DSR-T-RS485 | 1400.00 | 2者选其一 数量可根据贵单位预算 | ||
温湿度记录仪 | DSR-TH-RS485 | 1400.00 | |||
短信报警器 | TC35TS | 1800.00 | |||
统一电源 | MW | 180.00 | 带浪涌保护 | ||
网络版软件 | DSR Analysis Software3.1 | 3000.00 | 可扩展型10台以上免费 | ||
RS485协议转换器 | 实际价格 | ||||
中继器 | 根据距离远近增加 | 实际价格 | |||
UPS电源 | 经常停电增加 | 可选 | |||
安装调试 | 总价20% | 可选 | |||
服务器 | 电脑 | 可选 | |||
大屏幕 | 可选 | ||||
网线 | zui好是4芯的 | 实际价格*米数 | 可选 | ||
短信卡（卡） | 100.00（实际价） | 可选 |
十一、结束语
以上设计方案是在用户需求的基础上制定的，若在技术等方面上有疑问请及时与我方，我们将竭诚根据您的zui新要求改进和完善我们的方案。同时也真诚地希望能为贵司的建设服务。
